코엑스에서 열린 ‘2026 Korea Smart Grid Expo’에 LS ELECTRIC이 참여했다. LS ELECTRIC은 데이터센터 전력 솔루션을 비롯한 전력 공급 설비의 장애 리스크를 완화하는 기술을 전시하며, 전력 분야의 다양한 문제를 해결하기 위한 노력을 선보였다.
CTTS(Closed Transition Transfer Switch)

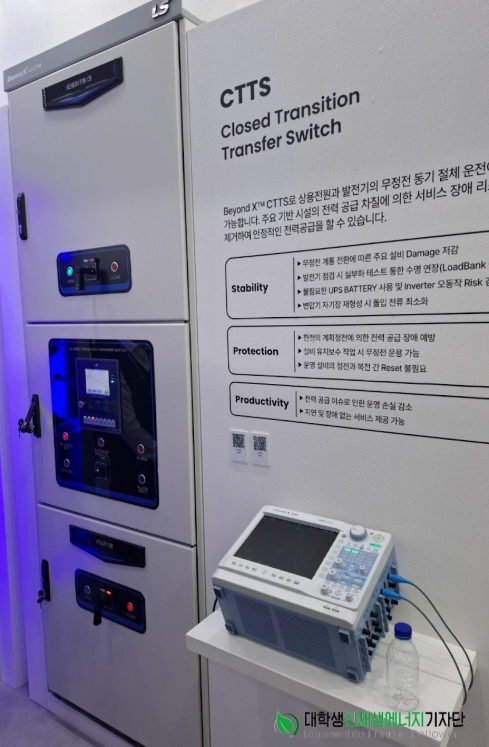

[자료 1. CCTS]
출처 : ⓒ28기 정성엽
CTTS는 상용전원과 발전기의 무정전 동기 절체 운전이 가능하게 만들어주는 설비다. 맨 아래 칸 UTILITY를 거쳐 우측에 설치된 부하로 전력이 공급된다. 이때 UTILITY에서 부하로 흐르는 전력 흐름에서 LS ELECTRIC이 선보인 CTTS 기술이 기존 기술과의 차별점을 보여준다. 기존에는 전력 공급에 문제가 발생하거나, 임시로 점검을 할 때 부하를 잠시 차단해 보호하는 기능을 수행했다. 하지만 이번에 선보인 기술은 무정전 동기 절체 운전을 가능하게 한다.

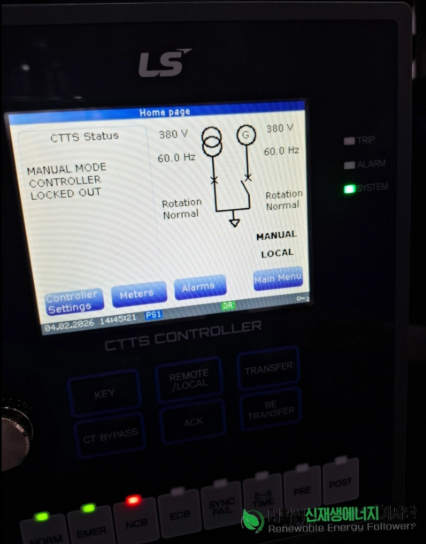

[자료 2. CCTS 컨트롤러]
출처 : ⓒ28기 정성엽
이는 CCTS 가운데 칸에 내장된 CCTS 컨트롤러 덕분이다. 컨트롤러는 UTILITY 라인의 주파수와 컨트롤러 칸에 위치한 GENERATOR의 주파수가 상호 허용 오차 범위 내 동일한 지점을 찾는다. 그 후 위상이 동일한 지점에서 UTILITY 라인의 공급을 중단하고, 흐름의 파괴 없이 GENERATOR가 추가 공급을 이어간다. 이는 안정성, 보호, 생산 능력 모든 것을 잡을 수 있는 솔루션으로 볼 수 있다.
Beyond X™ LV MDB(Modular Main Distribution Board)

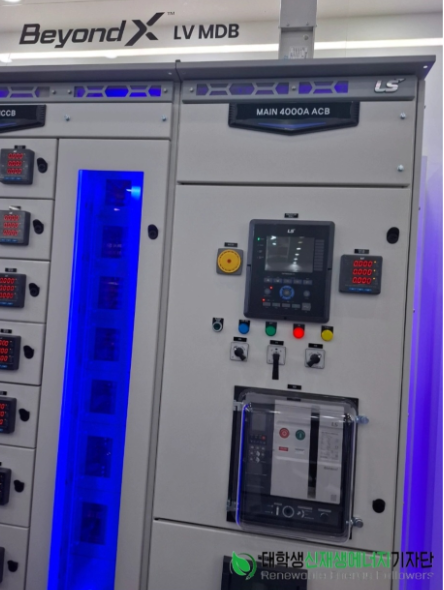

[자료 3. Beyond X™ LV MDB]
출처 : ⓒ28기 정성엽
LV MDB는 전력 차단, 보호 및 제어를 위해 사용된다. 이는 위쪽 통로를 통해 전력을 받으며, 아래쪽으로 흐른다. 이 과정에서 중간 컨트롤러를 거치는데, 컨트롤러에서는 비정상 상황을 측정해 제어하는 기능을 한다. 이는 장치와 계통의 안전성을 고려해 전류 흐름을 차단한다.
현재는 상용화 단계에 이르지 못했으나, 올해 상반기에 적용될 예정이다. 본 제품의 주요 특징으로는 커스터마이징이 가능하다는 것이다. 또한, 타사 제품과의 호환성이 좋다는 장점 덕분에 시장에서 경쟁력 확보에 유리하다.
Immersion Cooling System

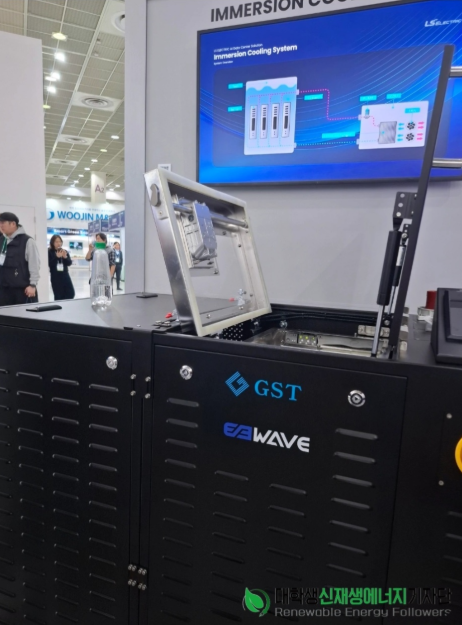

[자료 4. Immersion Cooling System]
출처 : ⓒ28기 민예슬
Immersion Cooling System은 AI 데이터센터에 대한 냉각 솔루션으로 서버를 절연유에 직접 담가 냉각하는 방식이다. 기존에는 에어컨을 작동시켜 서버를 냉각시켰다. 하지만 이러한 방식은 전기요금이 발생하며, 전력 소모 효율이 떨어진다는 문제점이 있었다. 이를 개선한 방식이 Immersion Cooling System이다.

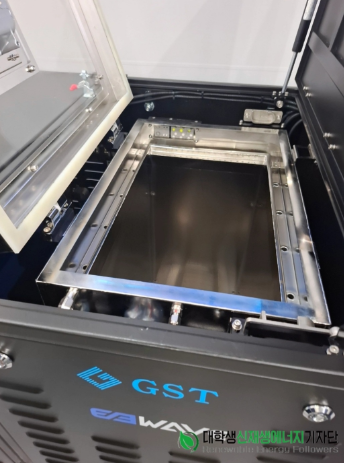

[자료 5. Immersion Cooling System 내부]
출처 : ⓒ28기 민예슬
Immersion Cooling System은 기존과 다르게 내부에 절연유를 넣고 서버를 돌려 순환시키는 방식을 사용한다. 해당 과정을 거친 이후 옆쪽에 붙어있는 열 교환기 냉각 팬으로 열을 방출한다. 절연유의 운전 목표 온도는 41도로 맞춰져 있다.
LS ELECTRIC의 역할
LS ELECTRIC은 CTTS, LV MOB, Immersion Cooling System 이외에도 DC FACTORY, RPP(Remote Power Panel) 등 데이터 센터 제어 기술 및 전력 품질을 올리기 위한 솔루션을 선보였다. 앞으로도 전력 인프라 전반에 걸친 기술 진보를 바탕으로, 변화하는 산업 환경에 맞는 제어 기술과 솔루션을 지속적으로 확대해 나갈 것으로 기대된다.
